Bạn cần những bản vẽ thiết kế nào cho sân bóng mini 7 người
Để xây dựng sân bóng, bạn cần hình dung ra những thành phần của sân bóng mình mong muốn xây dựng. Với một Sân bóng 7 người được xây dựng nhằm mục đích kinh doanh hiện nay, ngoài những thành phần cố định như sân, còn có các công trình phụ trợ khác như: Khu vực căng tin, khu vực dịch vụ, vệ sinh, khu vực để xe,... Để có thể xây dựng cả khu tổ hợp dịch vụ bóng đá như vậy, bạn cần nhiều hơn một bản vẽ thiết kế 2D thông thường.
Tuy nhiên bài viết này chúng tôi xin giới thiệu các bản vẽ cần có đối với một sân bóng tiêu chuẩn, phục vụ việc xây dựng sân bóng cỏ nhân tạo 7 người, những bản vẽ đó bao gồm:
Bản vẽ kĩ thuật 2D toàn sân bóng
- Nội dung: Khái quát về sân bóng đá
- Công cụ vẽ: Autocad
- Góc nhìn: góc chiếu đứng
- Mục đích: Thể hiện quy mô sân, các đường vẽ vạch trên sân, vị trí cột đèn, lưới và các thành phần khác của sân
Bản vẽ kĩ thuật Khung thành
- Nội dung: Bản vẽ kĩ thuật khung thành sân bóng
- Công cụ vẽ: Autocad
- Góc nhìn: góc chiếu đứng, góc chiều ngang, góc chiếu dọc
- Mục đích: Thể hiện quy cách của khung thành như: Cấu tạo khung thành; loại thép sử dụng; kích thước mỗi thanh thép; điểm hàn nối
- Phục vụ cho việc Thi công khung thành
Bản vẽ kĩ thuật cột đèn, bố trí cột đèn và đường điện
- Nội dung: Bản vẽ kĩ thuật cột đèn và kết cấu cột đèn
- Công cụ vẽ: Autocad
- Góc nhìn: góc chiếu đứng, góc chiều ngang, góc chiếu dọc
- Mục đích: Thể hiện quy cách của khung thành như: Cấu tạo khung thành; loại thép sử dụng; kích thước mỗi thanh thép; điểm hàn nối
- Phục vụ cho việc Thi công cột đèn và đỡ lưới xung quanh sân bóng
- Các loại cột đèn có thể sử dụng: Cột bê tông li tâm; cột sắt ( thép); ống thép công nghiệp,...
Bản vẽ kĩ thuật rãnh thoát nước
Bản vẽ phối cảnh 3D
- Nội dung: Phối cảnh toàn bộ công trình sau khi hình thành
- Công cụ vẽ: Autocad + 3D Max, các công cụ vẽ kĩ thuật khác
- Góc nhìn: 3D
- Mục đích: Thể hiện quy mô sân, màu sắc, các công trình phụ trợ xung quanh
Bản vẽ đường kẻ vạch trên sân bóng đá mini 7 người

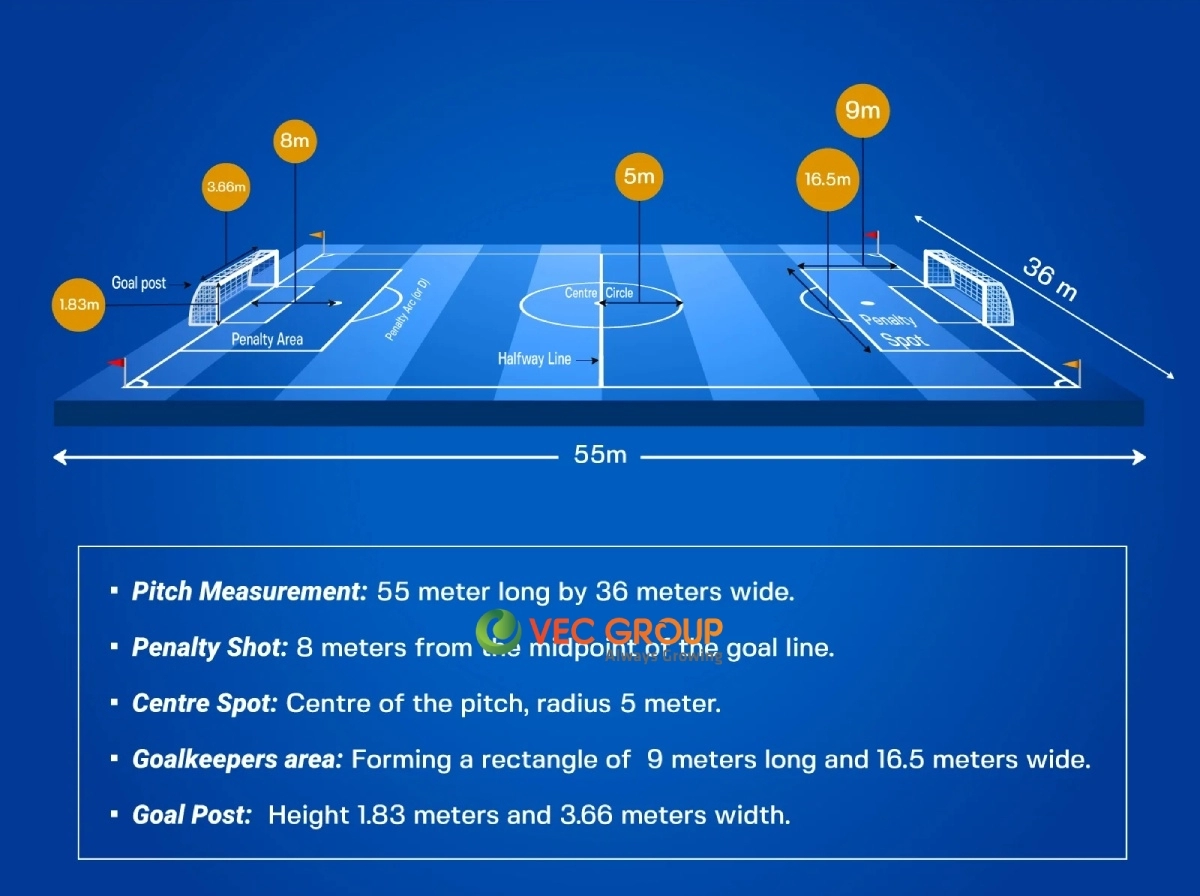

Kích thước sân 7
- Chiều dài sân cỏ sẽ có độ lớn từ 45m tới 65m
- Chiều rộng sân bóng độ lớn từ 25m – 45m
Cách vẽ các đường kẻ vạch trên sân
- Các đường kẻ vạch trên sân là các đường giới hạn được vẽ bằng sơn trắng hoặc cỏ trắng ( đối với sân cỏ nhân tạo) với độ rộng tối đa là 12cm. Các đường giới hạn này chia sân bóng 7 người thành các khu vực khác nhau. Cụ thể gồm các đường như sau:
Đường giữa sân
- Đường giới hạn nửa sân kẻ suốt theo chiều ngang và chia sân thành 2 phần bằng nhau. Giữa đường nửa sân có một điểm rõ ràng là tâm của sân. Lấy điểm đó làm tâm kể đường tròn bán kính 4.5m, đó là đường vòng tròn giữa sân.
Đường giới hạn khu cầu môn sân bóng mini 7 người
- Khu vực cầu môn là phạm vi giới hạn ở đó thủ môn được dùng tay chơi bóng. Khu vực cầu môn sân bóng đá mini 7 người có kích thước hình chữ nhật là 9m x 16m.
- Khu vực cầu môn được giới hạn bằng đường thẳng song song với đường biên ngang và cách đường biên ngang 9m, có độ dày tối đa 12cm. Hai đường vuông góc với đường biên ngang có kích thước 9m, cách đều điểm giữa khung thành mỗi bên 4.5m. Tạo thành hình chữ nhật khép kín. Đó được gọi là khu vực cầu môn ( hay vòng cấm địa).
Cầu môn
- Vị trí Cầu môn: Chính giữa mỗi đường biên ngang được đặt một khung cầu môn. Cầu môn được cấu tạo bởi 2 cột dọc vuông góc với biên ngang và cách đều 2 cột cờ góc.
- Cột dọc và xà ngang phải có cùng kích thước và không rộng quá 12cm. Lưới phải được mắc vào cột dọc, xà ngang và gắn xuống mặt sân phía sau cầu một cách chắc chắn. Lưới phải có thiết bị căng một cách thích hợp để không gây cản trở hoạt động của thủ môn cũng như không để bóng có thể bật trở lại sân, khi bóng đã hoàn toàn vượt qua đường cầu môn.
Cột cờ góc và cung phạt góc
- Mỗi góc sân được cắm cột cờ góc không nhọn đầu và cao tối thiểu 1m50.
- Từ tâm là điểm cắm các cột cờ góc, kẻ vào trong sân 1/4 cung tròn bán kính 1m. Đây là vị trí đặt bóng để đá quả phạt góc.
